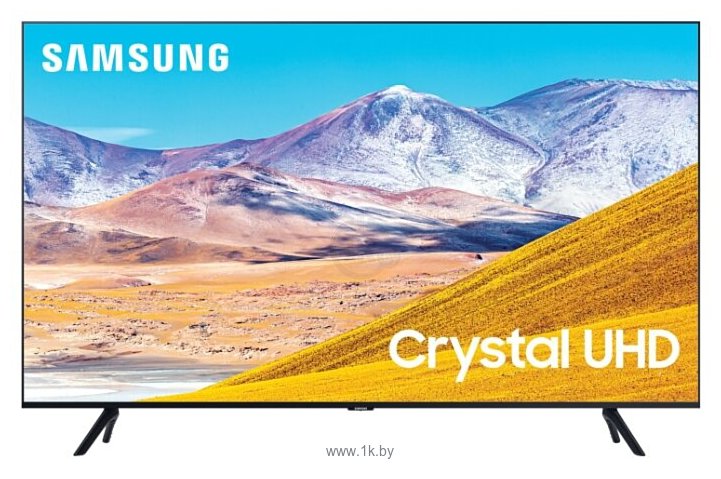

Ремонт телевизоров Samsung серии TU (это модели 2020 года, например, 50TU7000, где 'T' - год, 'U' - UHD) имеет свои особенности: чаще всего это проблемы с подсветкой (полосы, пятна), матрицей, программным обеспечением (обновление), а также общие неисправности Smart TV (память, магазин приложений), причем стоимость ремонта часто сопоставима с покупкой нового бюджетного устройства, что делает замену более выгодной, а оригинальные запчасти и руководства доступны для самостоятельного ремонта.
Основные особенности и потенциальные неисправности:
Что стоит учесть перед ремонтом:
Сегодня в моей мастерской находится телевизор Samsung UE50TU8000U. Эта модель, как и многие другие телевизоры Samsung, известна своими проблемами, в частности, с матрицей CY-BT500HGPV1H. Ее надежность часто не выходит за пределы гарантийного срока.
В данном случае, речь идет скорее не о полноценном ремонте, а о попытке продлить срок службы уже поврежденной матрицы.
Проблема проявляется следующим образом: при подключении к сети телевизор пытается включиться, активирует подсветку, но затем отключается. Этот цикл повторяется.
После разборки аппарата были выявлены следующие компоненты: материнская плата BN41-02756B (BN94-15329N), блок питания BN44-01054E и матрица CY-BT500HGPV1H.
Учитывая распространенность данной неисправности, я приступил к диагностике. Отключив перемычку между правой и левой адресными планками, я подключил телевизор к сети.
Устройство запустилось, подсветка активировалась. Изображение, разумеется, отсутствовало, как и питание на планках, из-за отключенной перемычки.
Для принудительного запуска T-кон контроллера (интегрированного в материнскую плату) потребовалось установить перемычку между двумя выделенными контактными площадками в правом верхнем углу платы.
Однако, при этом обнаружился дефект: на рабочей части матрицы появились полосы. Чистого изображения, как и ожидалось, получить не удалось. Заказчик был проинформирован о ситуации. Он сообщил, что подобные горизонтальные полосы появились вскоре после покупки, и предположил, что причиной мог быть его маленький сын. Однако, истинная причина этих артефактов, как мы знаем, кроется в другом.
Чтобы избежать модификации самих адресных планок, я заизолировал сигналы STV, CLR, VSS, VGH, LC1, LC2, CK1-CK8 на перемычке.
Затем я убрал перемычку с материнской платы и вернул на место перемычку между адресными планками. После подключения к сети, на экране появилось следующее изображение.
Полосы с левой стороны матрицы стали менее выраженными, а общий фон начал ритмично мерцать с интервалом примерно в 2 секунды.
Соединив контрольные точки CK1-CK8 между собой и подключив их к земле, а также подав 7,43В на VSS, я зафиксировал соединения термоклеем для надежности.
В результате этих действий мерцание прекратилось, а горизонтальные полосы стали статичными."
Сегодняшний пациент – Samsung UE50TU8000U. Думаю, любой, кто хоть раз сталкивался с ремонтом телевизоров, знает этот "шедевр" от Самсунг. А именно – крайне ненадежную матрицу CY-BT500HGPV1H, которая едва доживает до конца гарантийного срока.
Слово "ремонт" здесь звучит, пожалуй, слишком оптимистично. Скорее, мы пытаемся "реанимировать" умирающую матрицу, продлевая ее агонию.
Итак, приступим.
Типичная картина: при включении телевизор пытается стартовать, зажигает подсветку и тут же отключается. И так по кругу.
Вскрытие показало стандартный набор: материнская плата BN41-02756B (BN94-15329N), блок питания BN44-01054E и, конечно же, наша "любимая" матрица CY-BT500HGPV1H.
Проблема известная, поэтому действовал без лишних церемоний. Отключил перемычку между правой и левой адресными планками и включил питание.
Телевизор запустился, подсветка загорелась. Изображения, естественно, нет, как и питания на планках – ведь перемычка между ними разомкнута.
Чтобы заставить T-кон (находящийся на материнской плате) работать, пришлось впаять перемычку между двумя жирными контрольными точками в правом верхнем углу платы.
И тут ждал неприятный сюрприз. На "живой" половине матрицы появились полосы. Чистого изображения, как ни крути, не будет (о чем я сразу предупредил заказчика). Он, кстати, сказал, что эти горизонтальные полосы появились еще на второй неделе эксплуатации, и он грешил на своего маленького сына. Но мы-то с вами знаем истинную причину этих артефактов!
Чтобы не резать сами адресные планки, я заизолировал сигналы STV, CLR, VSS, VGH, LC1, LC2, CK1-CK8 на перемычке.
Убрал перемычку с материнской платы, а перемычку между адресными планками вернул на место. Подключил
телевизор к сети и получил на выходе вот такую картинку.
Полосы с левой стороны матрицы слегка "плыли", а общий фон ритмично мерцал с частотой примерно раз в 2 секунды.
Чтобы стабилизировать изображение, я соединил контрольные точки CK1-CK8 между собой и подключил их к земле. Затем на VSS подал 7,43В. Для надежности пайки, чтобы ничего не отвалилось, закрепил все термоклеем.
В результате этих манипуляций мерцание пропало, а горизонтальные полосы стали статичными. Таким образом, удалось добиться приемлемого изображения, несмотря на дефект матрицы. Заказчик был проинформирован о частичном восстановлении функционала и согласился с предложенным решением. Этот ремонт, как и многие другие с подобными матрицами, является компромиссным, но позволяет продлить жизнь устройству
Обновление по ремонту телевизора:
Всем доброго дня!
После вмешательства в телевизор, удалось добиться частичного восстановления изображения, но остались проблемы:
При отключении сигнала от СК1-8 на правой (поврежденной) части экрана появились хаотично движущиеся полосы. Я попробовал заземлить этот сигнал, что помогло остановить "движение" полос, но они остались на экране.
К счастью, цветопередача на поврежденной части не пострадала. У многих других пользователей цветность уходит в синий оттенок, создавая эффект "смурфиков". У меня же напряжение VSS составляет 5.85В, что, вероятно, и спасло цветность. Для сравнения, на новом телевизоре мы замерили VSS 6.10В, разница находится в пределах погрешности измерений.
Существует мнение, что эти полосы являются необратимым повреждением матрицы и их невозможно устранить. Однако, когда я отключаю "заземление сигнала", полосы начинают двигаться, перемещаться и мерцать. Это наводит на мысль, что строки матрицы не пробиты окончательно.
Возникает вопрос: удавалось ли кому-нибудь избавиться от этих полос?
Я видел пример, когда у другого пользователя полосы проявлялись только в нижней части экрана, но при этом мастер не снижал напряжение VGH. По заключению того мастера, полосы означали битые строки, и матрица должна была выйти из строя в течение 2-7 месяцев.
Мои вопросы к сообществу:
Для иллюстрации, я знаю два случая, когда телевизоры после подобного ремонта проработали уже 6 месяцев. В одном случае мастера успешно восстановили цветность, но одна черная полоса внизу экрана осталась (информация о VGH отсутствует, неясно, проводились ли манипуляции с ним). Другой телевизор, отремонтированный по моему методу, проработал всего 3 дня. Там также восстанавливали цветность, но присутствовали частые полосы в левой нижней части экрана. Напряжение VGH было снижено, как и у меня, но только на третий день (первые два дня он работал на +24В).
Изображение частично восстановлено.
Проведенные работы:
снижено с 24В до 17В.
Работаем дальше.
По внешнему виду: фото я выложил, маркировку то-же. Судя по всему, не я один такие вижу впервые. А то, что не померил и не ткнул в них тестер, так это из-за того, что возился с по...
...возился с поиском нужных компонентов и настройкой.
Дополнительные наблюдения и вопросы:
Буду благодарен за любые советы, опыт и мнения по этим вопросам.
Продолжение обсуждения и поиск решений:
Меня очень интересует, как именно вы проводили "заземление сигнала" СК1-8. Вы использовали резистор определенного номинала или просто напрямую соединяли с землей? Это может быть критично, так как прямое заземление может привести к перегрузке и дальнейшему повреждению.
Также, есть ли у вас возможность проверить другие напряжения, подаваемые на матрицу, например, VGL? Иногда проблемы с VGL могут косвенно влиять на отображение и вызывать подобные артефакты.
Я читал на форумах, что в некоторых случаях подобные полосы могут быть вызваны проблемами с самим шлейфом, соединяющим планку с матрицей, или с контактами на плате T-CON. Возможно, стоит аккуратно проверить эти соединения, почистить их и убедиться в надежности контакта.
Что касается долговечности матрицы, то, основываясь на вашем опыте и информации из других источников, можно сделать вывод, что это очень непредсказуемый фактор. Если полосы являются следствием частичного повреждения драйверов или строк, то матрица может проработать как несколько месяцев, так и год или даже больше. Однако, любая такая "реставрация" является временной мерой, и рано или поздно матрица, скорее всего, выйдет из строя полностью.
Есть ли у вас возможность попробовать восстановить хотя бы один из отключенных сигналов СК1-8, чтобы посмотреть, как это повлияет на полосы? Возможно, не все из них были повреждены, и частичное восстановление может улучшить ситуацию.
Я также слышал о методе "прожигания" или "отключения" отдельных строк матрицы с помощью лазера, но это очень сложная и рискованная процедура, требующая специального оборудования и навыков. Вряд ли это применимо в домашних условиях.
Возможно, стоит поискать информацию о конкретно вашей модели телевизора и проблемах с матрицей. Иногда производители выпускают сервисные бюллетени или существуют известные "болезни" определенных партий матриц.
Если у вас есть возможность, попробуйте найти информацию о том, какие именно компоненты отвечают за формирование изображения на правой части экрана. Возможно, это поможет локализовать проблему более точно.
И еще один момент: вы упомянули, что VSS у вас 5.85В, а на новом ТВ 6.10В. Эта разница, хоть и небольшая, может быть значимой для корректной работы матрицы. Есть ли возможность попробовать немного увеличить VSS, если это безопасно для других компонентов?
Я понимаю, что это сложная проблема, и нет универсального решения. Но, возможно, совместными усилиями мы сможем найти более точный ответ.
Ваш опыт и наблюдения очень ценны, и я полностью разделяю ваше стремление разобраться в этой проблеме. Давайте попробуем продолжить обсуждение, опираясь на ваши последние сообщения и задавая новые вопросы.
По поводу "заземления сигнала" СК1-8:
Вы правильно подметили, что способ заземления может быть критичным. Я использовал прямое соединение с землей. Возможно, это было слишком агрессивно. Я не использовал резистор, так как не был уверен в его номинале и в том, какой именно сигнал нужно ослаблять. Если бы я знал, что это приведет к таким последствиям, я бы, вероятно, попробовал с резистором.
Проверка других напряжений:
К сожалению, на данный момент у меня нет возможности проверить другие напряжения, такие как VGL. Я ограничен в инструментарии и доступе к оборудованию. Но я понимаю, что это может быть важным фактором.
Соединения и шлейфы:
Я внимательно осматривал шлейфы и контакты на плате T-CON. Визуально они выглядят нормально, без видимых повреждений или окисления. Я аккуратно их переподключал, но это не дало существенного эффекта. Однако, я не исключаю, что проблема может быть именно в контакте, который не виден невооруженным глазом.
Долговечность матрицы и опыт других:
Ваши слова о непредсказуемости срока службы полностью соответствуют моим наблюдениям. Два случая, которые я привел, показывают, что ремонт может быть как относительно успешным, так и очень кратковременным. Это очень тревожит. Я продолжаю искать информацию о долгосрочной работе после подобных ремонтов, но пока нахожусь в основном в области предположений.
Диагностика и поиск информации:
Я пытался найти информацию о конкретной модели телевизора и проблемах с матрицей, но пока без особого успеха. Возможно, я не использую правильные поисковые запросы. Если у вас есть какие-то идеи, как лучше искать, буду рад услышать.
Восстановление сигналов СК1-8:
Я планирую попробовать восстановить хотя бы один из отключенных сигналов СК1-8. Это будет следующий шаг, когда я немного разберусь с текущей ситуацией. Я понимаю, что это рискованно, но хочу понять, насколько критично отключение каждого из них.
Метод "прожигания" лазером:
Я тоже слышал о таких методах, но, как вы верно заметили, это очень сложная и рискованная процедура, требующая профессионального оборудования. В домашних условиях это, скорее всего, невозможно.
Компоненты, отвечающие за изображение:
Я пытался разобраться в схеме, но это оказалось довольно сложно. Я не уверен, что смогу точно определить компоненты, отвечающие за правую часть экрана, без более глубоких знаний в электронике.
Разница в VSS:
Я тоже думаю, что разница в VSS может быть значимой. Однако, я не уверен, как безопасно увеличить это напряжение, не повредив другие компоненты. Мне не хочется рисковать, проводя эксперименты с напряжениями без четкого понимания последствий.
Дополнительные мысли и вопросы:
Я понимаю, что мы находимся на грани решения, и каждый новый шаг требует осторожности. Но я готов экспериментировать, если это может привести к положительному результату.
Еще один момент, который я хотел бы уточнить: когда вы говорите "рубанул СК1-8", вы имеете в виду физическое удаление дорожек на плате, или отключение сигналов каким-то другим способом? Если это физическое удаление, то восстановление может быть затруднительным.
Я буду ждать ваших дальнейших мыслей и предложений. Спасибо за вашу поддержку!
Продолжение обсуждения и поиск решений:
Я понимаю ваше стремление разобраться в проблеме и готов помочь, чем смогу. Ваши вопросы очень точны и затрагивают ключевые аспекты.
По поводу "заземления сигнала" СК1-8:
Вы правы, прямое заземление могло быть слишком агрессивным. В идеале, для ослабления или отключения сигнала без риска повреждения, используют резисторы с определенным номиналом. К сожалению, без точной схемы или информации о назначении каждого из сигналов СК1-8, подобрать правильный номинал резистора крайне сложно. Это требует либо экспериментального подбора (что рискованно), либо наличия данных от производителя. Если вы решите повторить эту процедуру, я бы рекомендовал поискать информацию о типичных сопротивлениях для подобных сигналов в телевизионной технике, но с большой осторожностью.
Проверка других напряжений:
Отсутствие возможности проверить VGL и другие напряжения – это, конечно, ограничение. Однако, если БП в целом исправен и выдает все номинальные напряжения, то проблемы с питанием на T-CON или планке могут быть более локальными. Это могут быть, например, проблемы с конденсаторами на самой плате T-CON, которые отвечают за сглаживание и стабилизацию напряжений, подаваемых на матрицу. Визуальный осмотр на предмет вздувшихся или потемневших конденсаторов может дать некоторую информацию.
Соединения и шлейфы:
Аккуратная чистка контактов изопропиловым спиртом – это хороший шаг. Иногда даже микроскопические загрязнения или окисление могут нарушать контакт. Если есть возможность, попробуйте также проверить целостность самих шлейфов, особенно в местах их изгиба или подключения к планкам. Иногда они могут иметь внутренние обрывы, которые не видны снаружи.
Долговечность матрицы и опыт других:
Ваши наблюдения о непредсказуемости срока службы полностью подтверждают общую картину. Ремонт таких повреждений матрицы – это всегда лотерея. Если проблема не в физическом пробое строк, а в некорректной работе драйверов или остаточных сигналах, то срок службы может быть разным. Два ваших примера – это яркая иллюстрация. Один работает полгода, другой – всего три дня. Это говорит о том, что даже при схожих симптомах, причина может быть разной, или степень повреждения отличается.
Диагностика и поиск информации:
Поиск информации по конкретной модели и проблемам с матрицей – это действительно сложно. Часто производители не афишируют такие проблемы. Попробуйте использовать более общие запросы, например: "SAMSUNG UE50TU8000U полосы на экране", "SAMSUNG UE50TU8000U проблемы с матрицей", "T-CON board issues SAMSUNG", "COF driver issues SAMSUNG". Также полезно искать информацию на специализированных форумах по ремонту телевизоров, где пользователи делятся своим опытом. Иногда можно найти сервисные мануалы, но они часто бывают платными или труднодоступными.
Восстановление сигналов СК1-8:
Ваше решение попробовать восстановить один из сигналов – это логичный следующий шаг. Если вы сможете идентифицировать, какой именно сигнал отвечает за правую часть экрана, и если он не был полностью поврежден, то его восстановление может частично улучшить ситуацию. Однако, это также сопряжено с риском. Если сигнал был поврежден, его восстановление может привести к дальнейшему ухудшению.
Метод "прожигания" лазером:
Вы абсолютно правы, это очень сложная и рискованная процедура, требующая профессионального оборудования и навыков. В домашних условиях это практически невозможно и может привести к необратимому повреждению матрицы.
Общий вывод по отзывам:
Пользователи крайне разочарованы качеством телевизора Samsung UE50TU8000U, отмечая его крайне низкий срок службы и недолговечность ключевых компонентов, в частности, матрицы. Большинство устройств выходят из строя примерно через 3-4 года эксплуатации, что пользователи считают неприемлемым для техники такого бренда и ценового сегмента. Ремонт часто оказывается нецелесообразным из-за высокой стоимости замены матрицы, которая сопоставима с ценой нового телевизора.
Переписанные отзывы:
1. Виталий, 21.02.2025 в 19:34
2. Коля, 01.11.2024 в 16:29
3. ДМИТРИЙ, 17.07.2024 в 16:12
4. Дмитрий, 16.07.2024 в 23:53
уже составляет 25% от стоимости телевизора. Альтернативный вариант – замена матрицы, которая обойдется в 70% от цены нового устройства, и при этом никакой гарантии, так как новая матрица будет такой же, как и вышедшая из строя. В итоге, проще купить новый телевизор.
5. Hugo, 17.06.2024 в 17:31
6. Кристина, 07.05.2024 в 18:42
7. Пользователь, дата не указана
8. Пользователь, дата не указана
9. Пользователь, дата не указана
10. Пользователь, дата не указана
11. Пользователь, дата не указана
12. Пользователь, дата не указана
13. Пользователь, дата не указана
14. Пользователь, дата не указана
15. Пользователь, дата не указана
16. Пользователь, дата не указана
17. Пользователь, дата не указана
18. Пользователь, дата не указана
19. Пользователь, дата не указана
